Para qué sirve

Este soporte permite instalar y posicionar el cabezal de una impresora inkjet junto a una cinta transportadora o línea de producción.

Su sistema de regulación facilita el ajuste de la altura, la distancia y el ángulo del cabezal respecto al producto. Una correcta colocación ayuda a mantener la impresión alineada y siempre en la misma zona del envase o embalaje.

Ajuste en dos ejes

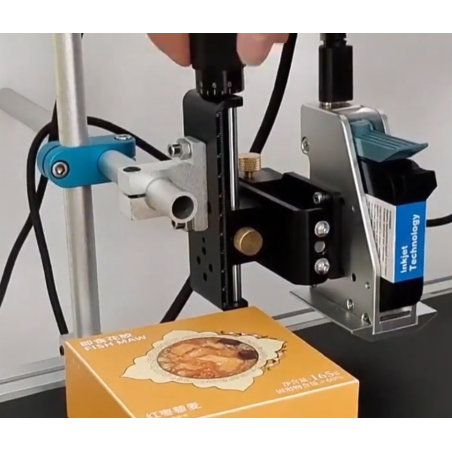

El sistema bidireccional XY permite desplazar el cabezal en dos direcciones para ajustar con precisión su posición.

Las guías lineales facilitan:

• Regular la altura del cabezal.

• Acercarlo o alejarlo del producto.

• Corregir la alineación.

• Adaptar la posición a diferentes formatos.

• Repetir el ajuste con mayor precisión.

Regulación del ángulo

La plataforma giratoria permite modificar el ángulo de trabajo del cabezal para adaptarlo a la orientación del producto o a las características de la instalación.

Una vez encontrada la posición aproximada, el sistema puede fijarse mediante los tornillos de regulación. El ajuste lateral fino permite completar el posicionamiento de forma más precisa.

Tipo de funcionamiento

Es un accesorio mecánico de posicionamiento. No activa la impresión, no detecta el producto y no controla la velocidad de la cinta.

Su función es mantener el cabezal firmemente sujeto y correctamente orientado durante el proceso de codificación.

Compatibilidad

Está diseñado para cabezales de impresoras inkjet en línea y sistemas de codificación industrial compatibles con su fijación.

Antes de realizar el pedido, recomendamos comprobar:

• Dimensiones del cabezal.

• Tipo de anclaje.

• Espacio disponible en la línea.

• Recorrido necesario en cada eje.

• Posición del producto respecto a la cinta.

• Orientación de la superficie que se debe imprimir.

Materiales y aplicaciones

El soporte no determina los materiales que pueden imprimirse. La compatibilidad con cartón, plástico, metal, vidrio, madera u otras superficies depende de la impresora y de la tinta instalada.

Puede utilizarse en aplicaciones como:

• Impresión de lotes.

• Fechas de fabricación y caducidad.

• Referencias y números de serie.

• Textos y logotipos.

• Códigos QR.

• Códigos de barras.

• Datos variables.

Altura, resolución y velocidad de impresión

La altura máxima, la resolución y la velocidad dependen de la impresora y del cabezal instalado.

El soporte contribuye a mantener una distancia y una alineación constantes, factores importantes para conseguir impresiones nítidas y correctamente posicionadas.

Qué incluye

• Sistema de soporte para cabezal inkjet.

• Guías lineales de regulación.

• Plataforma giratoria.

• Elementos de ajuste y fijación.

El cabezal, la impresora, el cartucho, el fotosensor, el encoder y la cinta transportadora no están incluidos.

Vídeo

Guías de posicionamiento para codificadoras TIJ: marcaje preciso en cajas

El vídeo muestra el funcionamiento del soporte y los ajustes disponibles para colocar correctamente un cabezal de impresión en una línea de producción.

Comparación con otros soportes

Frente a un soporte fijo: permite modificar la posición del cabezal sin desmontar completamente la instalación.

Frente a un soporte con regulación únicamente vertical: el sistema XY también permite ajustar la distancia horizontal respecto al producto.

Frente al soporte para una impresora manual completa: este modelo está diseñado para sujetar y posicionar el cabezal de una impresora en línea, no el cuerpo completo de una impresora portátil.

Accesorios relacionados

Puede combinarse, según la instalación, con:

• Impresora inkjet en línea.

• Cabezal de impresión compatible.

• Fotosensor para detectar el producto.

• Encoder para sincronizar la impresión.

• Cinta transportadora.

• Guías laterales para alinear los productos.

• Cartuchos TIJ 2.5 de base agua o solvente.

Prueba de instalación

Antes de iniciar la producción se recomienda:

• Colocar el producto real sobre la cinta.

• Ajustar la altura y la distancia del cabezal.

• Orientar correctamente la plataforma giratoria.

• Apretar todos los elementos de fijación.

• Realizar varias impresiones de prueba.

• Comprobar que el marcaje aparece siempre en la misma posición.

• Verificar que el cabezal no pueda entrar en contacto con el producto.

Preguntas frecuentes

¿Este soporte incluye el cabezal de impresión?

No. El producto corresponde al sistema de soporte y posicionamiento. El cabezal se adquiere por separado.

¿Se puede regular la altura?

Sí. Las guías permiten ajustar la posición del cabezal en dos ejes.

¿Permite ajustar el ángulo?

Sí. Incorpora una plataforma giratoria para adaptar el ángulo de trabajo.

¿Es compatible con cualquier impresora inkjet?

Está diseñado para cabezales de impresoras inkjet en línea, pero debe comprobarse el tipo de fijación y las dimensiones antes de realizar el pedido.

¿Sirve para sujetar una impresora manual completa?

No es su aplicación principal. Este modelo está diseñado para instalar el cabezal de una impresora en línea.

¿El soporte mejora la calidad de impresión?

No modifica la resolución de la impresora, pero ayuda a mantener el cabezal alineado, estable y a una distancia constante del producto.

¿Incluye fotosensor o encoder?

No. Son accesorios independientes y deben adquirirse por separado cuando la instalación los necesite.
