Per a què serveix

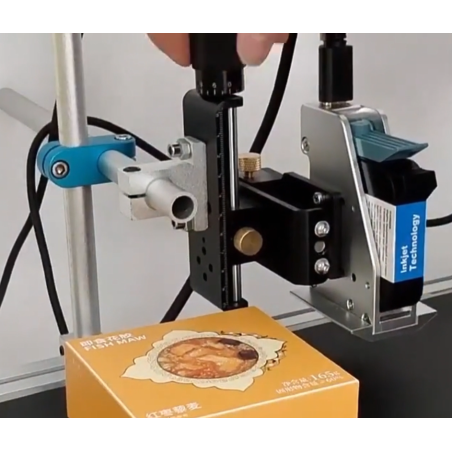

Aquest suport permet instal·lar i posicionar el capçal d’una impressora inkjet al costat d’una cinta transportadora o línia de producció.

El sistema de regulació facilita l’ajust de l’altura, la distància i l’angle del capçal respecte al producte. Una col·locació correcta ajuda a mantenir la impressió alineada i sempre a la mateixa zona de l’envàs o embalatge.

Ajust en dos eixos

El sistema bidireccional XY permet desplaçar el capçal en dues direccions per ajustar-ne la posició amb precisió.

Les guies lineals faciliten:

• Regular l’altura del capçal.

• Apropar-lo o allunyar-lo del producte.

• Corregir-ne l’alineació.

• Adaptar la posició a diferents formats.

• Repetir l’ajust amb més precisió.

Regulació de l’angle

La plataforma giratòria permet modificar l’angle de treball del capçal per adaptar-lo a l’orientació del producte o a les característiques de la instal·lació.

Una vegada trobada la posició aproximada, el sistema es pot fixar mitjançant els cargols de regulació. L’ajust lateral fi permet completar el posicionament de manera més precisa.

Tipus de funcionament

És un accessori mecànic de posicionament. No activa la impressió, no detecta el producte i no controla la velocitat de la cinta.

La seva funció és mantenir el capçal fermament subjectat i correctament orientat durant el procés de codificació.

Compatibilitat

Està dissenyat per a capçals d’impressores inkjet en línia i sistemes de codificació industrial compatibles amb la seva fixació.

Abans de fer la comanda, recomanem comprovar:

• Dimensions del capçal.

• Tipus d’ancoratge.

• Espai disponible a la línia.

• Recorregut necessari en cada eix.

• Posició del producte respecte a la cinta.

• Orientació de la superfície que s’ha d’imprimir.

Materials i aplicacions

El suport no determina els materials que es poden imprimir. La compatibilitat amb cartró, plàstic, metall, vidre, fusta o altres superfícies depèn de la impressora i de la tinta instal·lada.

Es pot utilitzar en aplicacions com:

• Impressió de lots.

• Dates de fabricació i caducitat.

• Referències i números de sèrie.

• Textos i logotips.

• Codis QR.

• Codis de barres.

• Dades variables.

Altura, resolució i velocitat d’impressió

L’altura màxima, la resolució i la velocitat depenen de la impressora i del capçal instal·lat.

El suport contribueix a mantenir una distància i una alineació constants, factors importants per aconseguir impressions nítides i correctament posicionades.

Què inclou

• Sistema de suport per a capçal inkjet.

• Guies lineals de regulació.

• Plataforma giratòria.

• Elements d’ajust i fixació.

El capçal, la impressora, el cartutx, el fotosensor, l’encoder i la cinta transportadora no estan inclosos.

Vídeo

Guies de posicionament per a codificadores TIJ: marcatge precís en caixes

El vídeo mostra el funcionament del suport i els ajustos disponibles per col·locar correctament un capçal d’impressió en una línia de producció.

Comparació amb altres suports

Davant d’un suport fix: permet modificar la posició del capçal sense desmuntar completament la instal·lació.

Davant d’un suport amb regulació únicament vertical: el sistema XY també permet ajustar la distància horitzontal respecte al producte.

Davant del suport per a una impressora manual completa: aquest model està dissenyat per subjectar i posicionar el capçal d’una impressora en línia, no el cos complet d’una impressora portàtil.

Accessoris relacionats

Es pot combinar, segons la instal·lació, amb:

• Impressora inkjet en línia.

• Capçal d’impressió compatible.

• Fotosensor per detectar el producte.

• Encoder per sincronitzar la impressió.

• Cinta transportadora.

• Guies laterals per alinear els productes.

• Cartutxos TIJ 2.5 de base aigua o solvent.

Prova d’instal·lació

Abans d’iniciar la producció es recomana:

• Col·locar el producte real sobre la cinta.

• Ajustar l’altura i la distància del capçal.

• Orientar correctament la plataforma giratòria.

• Collar tots els elements de fixació.

• Fer diverses impressions de prova.

• Comprovar que el marcatge aparegui sempre a la mateixa posició.

• Verificar que el capçal no pugui entrar en contacte amb el producte.

Preguntes freqüents

Aquest suport inclou el capçal d’impressió?

No. El producte correspon al sistema de suport i posicionament. El capçal s’adquireix per separat.

Es pot regular l’altura?

Sí. Les guies permeten ajustar la posició del capçal en dos eixos.

Permet ajustar l’angle?

Sí. Incorpora una plataforma giratòria per adaptar l’angle de treball.

És compatible amb qualsevol impressora inkjet?

Està dissenyat per a capçals d’impressores inkjet en línia, però cal comprovar el tipus de fixació i les dimensions abans de fer la comanda.

Serveix per subjectar una impressora manual completa?

No és la seva aplicació principal. Aquest model està dissenyat per instal·lar el capçal d’una impressora en línia.

El suport millora la qualitat d’impressió?

No modifica la resolució de la impressora, però ajuda a mantenir el capçal alineat, estable i a una distància constant del producte.

Inclou fotosensor o encoder?

No. Són accessoris independents i s’han d’adquirir per separat quan la instal·lació els necessiti.
