Para qué sirve

El fotosensor detecta la llegada de cada producto a la zona de impresión y activa automáticamente la impresora en línea ABT486.

Permite imprimir lotes, fechas de fabricación o caducidad, referencias, textos, logotipos, códigos QR y códigos de barras en la posición configurada, sin que el operario tenga que iniciar manualmente cada impresión.

Funcionamiento automático por detección

Cuando un producto pasa frente al fotosensor, este envía una señal a la impresora. La ABT486 utiliza esta señal para iniciar la impresión después del retardo configurado.

La posición del sensor y el ajuste del retardo permiten adaptar el inicio del marcaje a las dimensiones del producto y a la distancia existente entre el fotosensor y el cabezal de impresión.

Compatibilidad

Este fotosensor está diseñado para su conexión a la entrada de sensor de la impresora en línea ABT486.

Antes de instalarlo en otros modelos, debe comprobarse que la conexión eléctrica y el sistema de activación sean compatibles.

Productos y materiales compatibles

El sensor puede utilizarse con productos y embalajes que puedan detectarse correctamente durante su paso por la cinta transportadora, como:

• Cajas y estuches.

• Bolsas y envases.

• Botellas y botes.

• Etiquetas.

• Piezas y componentes.

• Embalajes de cartón, plástico, metal o vidrio.

La detección puede variar según el color, el brillo, la transparencia, la forma y la distancia del producto. En materiales transparentes o muy reflectantes conviene realizar una prueba previa.

Altura de impresión, tinta y resolución

El fotosensor no determina la altura, la resolución ni el tipo de tinta utilizado. Estas características dependen de la versión de la impresora ABT486, del cartucho instalado y de la configuración de impresión.

Su función es indicar a la impresora el momento en que debe comenzar el marcaje.

Instalación y ajuste

El sensor debe colocarse antes del cabezal de impresión, orientado hacia la zona por la que pasan los productos.

Para obtener un funcionamiento estable se debe:

• Mantener una distancia adecuada respecto al producto.

• Alinear correctamente la zona de detección.

• Evitar vibraciones o movimientos del soporte.

• Ajustar el retardo de impresión en la ABT486.

• Realizar varias pruebas antes de iniciar la producción.

Qué incluye

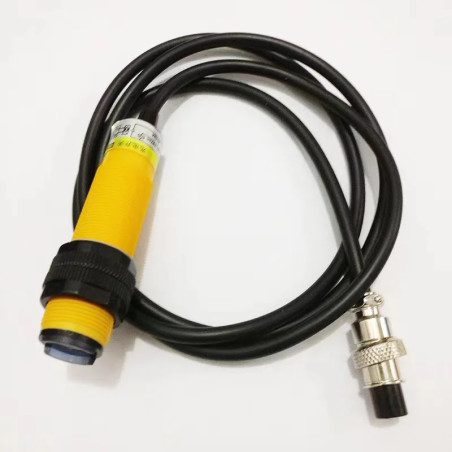

• Fotosensor para la impresora en línea ABT486.

• Cable de conexión integrado.

La impresora, el soporte, el encoder y la cinta transportadora no están incluidos.

Comparación con el encoder

Fotosensor: detecta la presencia del producto y envía la orden de inicio de la impresión.

Encoder: mide el movimiento de la cinta transportadora para sincronizar la impresión con su velocidad.

Ambos accesorios realizan funciones diferentes. En una instalación completa pueden trabajar conjuntamente: el fotosensor indica cuándo debe comenzar la impresión y el encoder controla el avance durante el marcaje.

Accesorios compatibles

El fotosensor puede formar parte de una instalación compuesta por:

• Impresora en línea ABT486.

• Encoder para ABT486.

• Cinta transportadora.

• Soporte regulable para la impresora.

• Cartucho TIJ 2.5 adecuado para el material.

• Guías laterales para mantener alineados los productos.

Prueba de funcionamiento

Antes de iniciar la producción, se recomienda pasar varios productos por delante del fotosensor y comprobar:

• Que todos los productos sean detectados.

• Que se genere una sola impresión por producto.

• Que el marcaje aparezca siempre en la misma posición.

• Que el sensor no detecte elementos de la propia cinta.

• Que el retardo de impresión esté correctamente configurado.

Preguntas frecuentes

¿Qué función realiza el fotosensor?

Detecta el paso del producto y envía a la ABT486 la señal para iniciar la impresión.

¿Es necesario para trabajar con la ABT486?

Es necesario cuando se quiere activar automáticamente cada impresión mediante la detección del producto. También pueden existir otras configuraciones de funcionamiento según la instalación.

¿El fotosensor controla la velocidad de impresión?

No. Detecta el producto, pero no mide la velocidad de la cinta. Para sincronizar la impresión con variaciones de velocidad se utiliza un encoder compatible.

¿Se puede modificar la posición del marcaje?

Sí. Puede ajustarse mediante la colocación física del sensor y la configuración del retardo de impresión en la ABT486.

¿Puede detectar envases transparentes?

Depende del material, la forma, la transparencia y el ajuste del sensor. En envases transparentes, muy brillantes u oscuros recomendamos realizar una prueba previa.

¿Puede producirse más de una impresión por producto?

Una colocación incorrecta, reflejos, movimientos o diferentes partes del envase pueden generar detecciones no deseadas. Debe ajustarse la posición y comprobarse el funcionamiento con el producto real.

¿Incluye el encoder?

No. El fotosensor y el encoder son accesorios distintos y realizan funciones diferentes.
