Per a què serveix

El fotosensor detecta l’arribada de cada producte a la zona d’impressió i activa automàticament la impressora en línia ABT486.

Permet imprimir lots, dates de fabricació o caducitat, referències, textos, logotips, codis QR i codis de barres en la posició configurada, sense que l’operari hagi d’iniciar manualment cada impressió.

Funcionament automàtic per detecció

Quan un producte passa davant del fotosensor, aquest envia un senyal a la impressora. L’ABT486 utilitza aquest senyal per iniciar la impressió després del retard configurat.

La posició del sensor i l’ajust del retard permeten adaptar l’inici del marcatge a les dimensions del producte i a la distància existent entre el fotosensor i el capçal d’impressió.

Compatibilitat

Aquest fotosensor està dissenyat per connectar-se a l’entrada de sensor de la impressora en línia ABT486.

Abans d’instal·lar-lo en altres models, cal comprovar que la connexió elèctrica i el sistema d’activació siguin compatibles.

Productes i materials compatibles

El sensor es pot utilitzar amb productes i embalatges que es puguin detectar correctament durant el seu pas per la cinta transportadora, com ara:

• Caixes i estoigs.

• Bosses i envasos.

• Ampolles i pots.

• Etiquetes.

• Peces i components.

• Embalatges de cartró, plàstic, metall o vidre.

La detecció pot variar segons el color, la brillantor, la transparència, la forma i la distància del producte. En materials transparents o molt reflectants convé fer una prova prèvia.

Altura d’impressió, tinta i resolució

El fotosensor no determina l’altura, la resolució ni el tipus de tinta utilitzat. Aquestes característiques depenen de la versió de la impressora ABT486, del cartutx instal·lat i de la configuració d’impressió.

La seva funció és indicar a la impressora el moment en què ha de començar el marcatge.

Instal·lació i ajust

El sensor s’ha de col·locar abans del capçal d’impressió, orientat cap a la zona per on passen els productes.

Per obtenir un funcionament estable cal:

• Mantenir una distància adequada respecte al producte.

• Alinear correctament la zona de detecció.

• Evitar vibracions o moviments del suport.

• Ajustar el retard d’impressió a l’ABT486.

• Fer diverses proves abans d’iniciar la producció.

Què inclou

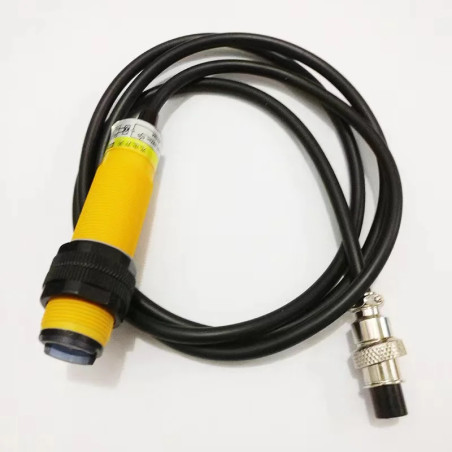

• Fotosensor per a la impressora en línia ABT486.

• Cable de connexió integrat.

La impressora, el suport, l’encoder i la cinta transportadora no estan inclosos.

Comparació amb l’encoder

Fotosensor: detecta la presència del producte i envia l’ordre d’inici de la impressió.

Encoder: mesura el moviment de la cinta transportadora per sincronitzar la impressió amb la seva velocitat.

Tots dos accessoris realitzen funcions diferents. En una instal·lació completa poden treballar conjuntament: el fotosensor indica quan ha de començar la impressió i l’encoder controla l’avanç durant el marcatge.

Accessoris compatibles

El fotosensor pot formar part d’una instal·lació composta per:

• Impressora en línia ABT486.

• Encoder per a l’ABT486.

• Cinta transportadora.

• Suport regulable per a la impressora.

• Cartutx TIJ 2.5 adequat per al material.

• Guies laterals per mantenir alineats els productes.

Prova de funcionament

Abans d’iniciar la producció, es recomana passar diversos productes per davant del fotosensor i comprovar:

• Que tots els productes siguin detectats.

• Que es generi una sola impressió per producte.

• Que el marcatge aparegui sempre en la mateixa posició.

• Que el sensor no detecti elements de la mateixa cinta.

• Que el retard d’impressió estigui configurat correctament.

Preguntes freqüents

Quina funció realitza el fotosensor?

Detecta el pas del producte i envia a l’ABT486 el senyal per iniciar la impressió.

És necessari per treballar amb l’ABT486?

És necessari quan es vol activar automàticament cada impressió mitjançant la detecció del producte. També poden existir altres configuracions de funcionament segons la instal·lació.

El fotosensor controla la velocitat d’impressió?

No. Detecta el producte, però no mesura la velocitat de la cinta. Per sincronitzar la impressió amb variacions de velocitat s’utilitza un encoder compatible.

Es pot modificar la posició del marcatge?

Sí. Es pot ajustar mitjançant la col·locació física del sensor i la configuració del retard d’impressió a l’ABT486.

Pot detectar envasos transparents?

Depèn del material, la forma, la transparència i l’ajust del sensor. En envasos transparents, molt brillants o foscos recomanem fer una prova prèvia.

Es pot produir més d’una impressió per producte?

Una col·locació incorrecta, els reflexos, els moviments o les diferents parts de l’envàs poden generar deteccions no desitjades. Cal ajustar la posició i comprovar el funcionament amb el producte real.

Inclou l’encoder?

No. El fotosensor i l’encoder són accessoris diferents i realitzen funcions diferents.
