Para qué sirve

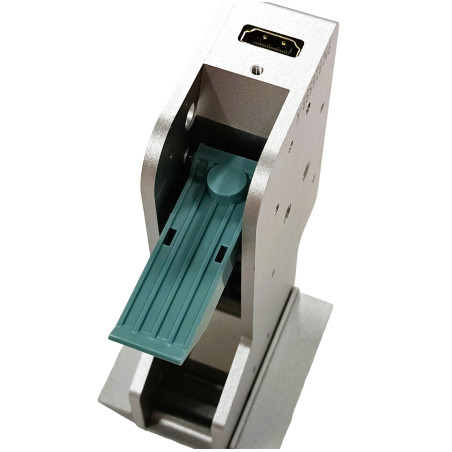

Este cabezal es el componente de la ABT486 que aloja el cartucho y lo mantiene correctamente colocado durante la impresión.

Está indicado como repuesto cuando el cabezal original presenta daños, problemas de conexión, desgaste en los contactos o una sujeción incorrecta del cartucho.

Altura máxima de impresión

Permite imprimir con una altura máxima de 12,7 mm, correspondiente a un cartucho TIJ 2.5 de este formato.

La altura real del contenido dependerá del diseño creado y de la configuración seleccionada en la impresora ABT486.

Tipo de funcionamiento

El cabezal se conecta a la impresora en línea ABT486 y recibe del controlador los datos necesarios para realizar la impresión.

No funciona de manera independiente. Para imprimir necesita estar conectado al equipo y tener instalado un cartucho TIJ 2.5 compatible.

Materiales compatibles

Los materiales que pueden marcarse dependen principalmente del cartucho instalado:

• Cartón.

• Papel.

• Madera.

• Cartón barnizado.

• Plástico.

• Metal.

• Vidrio.

• Cerámica.

• Otros soportes porosos y no porosos.

Es importante seleccionar la tinta adecuada para cada superficie y realizar una prueba previa de impresión.

Tinta recomendada

Para materiales porosos como papel, cartón o madera natural, se recomienda utilizar un cartucho de tinta de base agua.

Para superficies no porosas como plástico, metal, vidrio o cartón barnizado, debe utilizarse un cartucho de tinta de base solvente y secado rápido.

Resolución y velocidad

El cabezal mantiene las prestaciones de impresión de la ABT486. La resolución y la velocidad dependen de la configuración del equipo, del contenido impreso y del movimiento de la línea de producción.

Para obtener un marcaje estable, el cabezal debe estar bien alineado y situado a la distancia adecuada del producto.

Compatibilidad

Repuesto destinado a la impresora en línea ABT486 de 12,7 mm.

No debe confundirse con el cabezal utilizado por versiones de 25,4 mm. Antes de realizar el pedido, conviene comprobar el modelo y la altura de impresión de la impresora.

Qué incluye

• Un cabezal de impresión de 12,7 mm para ABT486.

El cartucho de tinta, la impresora, el fotosensor, el encoder y los soportes de instalación no están incluidos.

Comparación con otros cabezales

Cabezal ABT486 de 12,7 mm: utiliza un cartucho TIJ 2.5 y permite imprimir hasta 12,7 mm de altura.

Cabezal para sistemas de 25,4 mm: está destinado a configuraciones de mayor altura de impresión y no debe considerarse equivalente sin comprobar previamente la compatibilidad.

Este repuesto debe elegirse según la versión concreta de la impresora ABT486.

Cartuchos compatibles

Compatible con cartuchos TIJ 2.5 de 12,7 mm, tanto de base agua como de base solvente.

La elección del cartucho debe realizarse según el material, el color, el tiempo de secado requerido y las condiciones de producción.

Prueba de impresión

Después de instalar el cabezal se recomienda:

• Comprobar que el cartucho quede correctamente colocado.

• Verificar que los contactos estén limpios.

• Purgar o limpiar suavemente los inyectores del cartucho.

• Ajustar la distancia respecto al producto.

• Realizar varias impresiones de prueba.

• Confirmar que el texto se imprime completo y sin líneas ausentes.

Preguntas frecuentes

¿El cabezal incluye el cartucho de tinta?

No. El cartucho debe adquirirse por separado.

¿Es compatible con la ABT486 de 25,4 mm?

Esta referencia corresponde al cabezal ABT486 de 12,7 mm. Para una versión de 25,4 mm debe comprobarse y seleccionar el cabezal específico.

¿El cabezal determina el tipo de tinta?

No. El tipo de tinta depende del cartucho instalado y del material que se quiera marcar.

¿Puedo utilizar tinta de base agua y solvente?

Sí, siempre que se utilicen cartuchos TIJ 2.5 de 12,7 mm compatibles. La tinta de base agua se recomienda para materiales porosos y la de base solvente para superficies no porosas.

¿Cuándo es necesario cambiar el cabezal?

Cuando presenta daños físicos, contactos deteriorados, problemas de conexión o una sujeción defectuosa del cartucho. Antes de sustituirlo conviene comprobar que el problema no proceda del cartucho.

¿Un fallo de impresión significa que el cabezal está averiado?

No necesariamente. Las líneas ausentes o una impresión irregular pueden deberse a suciedad, inyectores obstruidos, falta de tinta o contactos sucios. Se recomienda probar primero con otro cartucho en buen estado.

¿Puede instalarlo el usuario?

La sustitución debe hacerse con el equipo apagado y siguiendo correctamente las conexiones. Si existen dudas, recomendamos consultar con el servicio técnico de abtprinter.
