Para qué sirve

El Encoder180 mide el movimiento de la cinta transportadora y transmite esta información a la impresora en línea ABT180.

Su función es sincronizar la impresión con la velocidad real de desplazamiento del producto. De este modo, ayuda a evitar que los textos, lotes, fechas, códigos o logotipos aparezcan alargados, comprimidos o con una separación irregular cuando la línea cambia de velocidad.

Tipo de funcionamiento

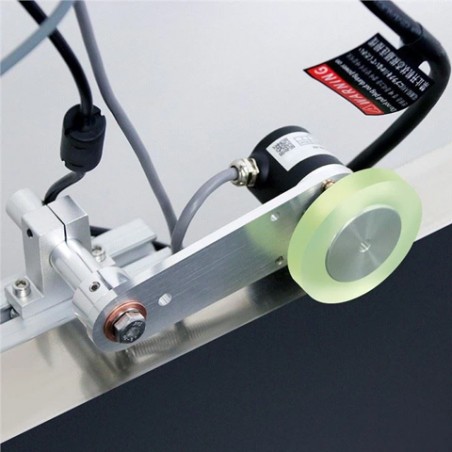

El encoder incorpora una rueda que permanece en contacto con la cinta transportadora o con otro elemento móvil de la línea. Al girar, genera pulsos relacionados con la distancia recorrida y los envía a la impresora.

La ABT180 utiliza esta información para adaptar la impresión al desplazamiento real del producto. Si la cinta acelera o reduce su velocidad, la impresión se mantiene sincronizada.

Compatibilidad

El Encoder180 está preparado para trabajar con la impresora TIJ en línea ABT180. (abtprinter.com)

Antes de utilizarlo con otra impresora, debe comprobarse la compatibilidad del conector, la señal y la configuración electrónica. No debe considerarse un encoder universal sin realizar esta verificación.

Instalación

El encoder debe instalarse sobre una parte móvil de la línea para que su rueda gire de manera continua y sin deslizamientos.

Para obtener una medición correcta es importante:

• Mantener un contacto firme y constante con la cinta.

• Evitar una presión excesiva sobre la rueda.

• Instalarlo en una zona sin vibraciones importantes.

• Comprobar que la rueda no patine.

• Configurar correctamente el encoder en la impresora.

• Proteger el cable frente a tirones y elementos móviles.

Una instalación incorrecta puede provocar textos deformados, variaciones en su anchura o una impresión irregular.

Materiales compatibles

El encoder no entra en contacto con el material que se imprime y no determina qué superficies pueden marcarse.

La compatibilidad con cartón, papel, plástico, metal, vidrio u otros materiales depende de la impresora, del cartucho y del tipo de tinta utilizados.

Tinta recomendada

El funcionamiento del encoder es independiente de la tinta.

Para completar la instalación pueden utilizarse:

• Tintas de base agua para cartón, papel, madera y otros materiales porosos.

• Tintas de base solvente para plástico, metal, vidrio y otras superficies no porosas.

Resolución y velocidad

El encoder no modifica la resolución máxima de la impresora. Su función es mantener la proporción horizontal del diseño al sincronizar la impresión con la velocidad de la línea.

No establece por sí solo una velocidad máxima de producción. La velocidad final dependerá de la impresora, la resolución seleccionada, el mensaje, la cinta transportadora y las condiciones de instalación.

Qué incluye

• Encoder para impresora ABT180.

• Rueda de medición.

• Sistema de conexión a la impresora.

La impresora, la cinta transportadora, la fotocélula y los soportes adicionales no están incluidos, salvo que se indiquen expresamente en la configuración adquirida.

Vídeos

Instalación del encoder en la impresora ABT180

Comparación con la fotocélula

La fotocélula y el encoder realizan funciones diferentes. En muchas instalaciones se utilizan conjuntamente para controlar tanto el inicio como la proporción del marcaje.

Repuestos y equipos compatibles

Este accesorio está indicado para la ABT180. Para mantener el sistema de impresión también pueden necesitarse:

• Fotocélula de detección.

• Soporte para el cabezal.

• Cinta transportadora.

• Cartuchos TIJ compatibles.

• Rueda de medición o elementos de fijación de repuesto.

La compatibilidad con modelos diferentes debe confirmarse antes de realizar el pedido.

Prueba de impresión

Una prueba sobre la línea real permite comprobar:

• La correcta proporción del mensaje.

• La separación entre impresiones.

• La posición del marcaje.

• La respuesta ante cambios de velocidad.

• La ausencia de deslizamiento en la rueda.

Preguntas frecuentes

¿Qué diferencia existe entre un encoder y una fotocélula?

La fotocélula detecta el producto y activa la impresión. El encoder mide el movimiento de la cinta y sincroniza la longitud del mensaje con su velocidad.

¿Es necesario instalar encoder y fotocélula?

Depende de la aplicación. En una instalación completa, la fotocélula detecta cada producto y el encoder mantiene la impresión sincronizada con la velocidad de desplazamiento.

¿Qué ocurre si trabajo sin encoder?

Si la impresora utiliza una velocidad fija configurada manualmente, cualquier variación de la cinta puede comprimir o alargar horizontalmente el mensaje.

¿El encoder mejora la resolución?

No aumenta la resolución de la impresora. Ayuda a conservar la proporción y regularidad del marcaje durante el movimiento.

¿Puede utilizarse con cualquier cinta transportadora?

Puede instalarse en diferentes sistemas de transporte siempre que exista una superficie móvil adecuada, contacto estable y posibilidad de fijación.

¿Es compatible con otras impresoras?

Esta referencia está indicada para la ABT180. Para utilizarla con otro modelo deben comprobarse previamente el conector, la señal y la configuración.

¿Necesita mantenimiento?

Requiere una revisión periódica de la rueda, su contacto con la cinta, la fijación, el cable y el conector. También debe mantenerse limpio para evitar deslizamientos.
