Per a què serveix

L’Encoder180 mesura el moviment de la cinta transportadora i transmet aquesta informació a la impressora en línia ABT180.

La seva funció és sincronitzar la impressió amb la velocitat real de desplaçament del producte. D’aquesta manera, ajuda a evitar que els textos, lots, dates, codis o logotips apareguin allargats, comprimits o amb una separació irregular quan la línia canvia de velocitat.

Tipus de funcionament

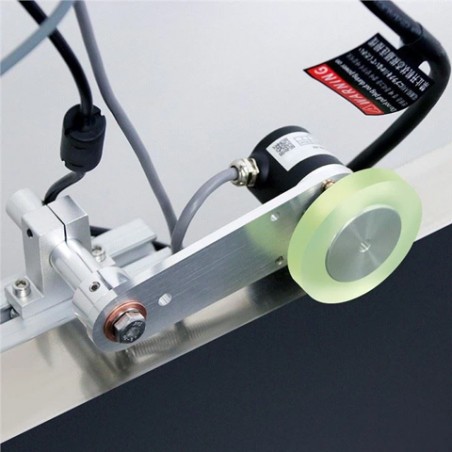

L’encoder incorpora una roda que es manté en contacte amb la cinta transportadora o amb un altre element mòbil de la línia. En girar, genera polsos relacionats amb la distància recorreguda i els envia a la impressora.

L’ABT180 utilitza aquesta informació per adaptar la impressió al desplaçament real del producte. Si la cinta accelera o redueix la velocitat, la impressió es manté sincronitzada.

Compatibilitat

L’Encoder180 està preparat per treballar amb la impressora TIJ en línia ABT180. (abtprinter.com)

Abans d’utilitzar-lo amb una altra impressora, cal comprovar la compatibilitat del connector, el senyal i la configuració electrònica. No s’ha de considerar un encoder universal sense efectuar aquesta verificació.

Instal·lació

L’encoder s’ha d’instal·lar sobre una part mòbil de la línia perquè la roda giri de manera contínua i sense lliscaments.

Per obtenir una mesura correcta és important:

• Mantenir un contacte ferm i constant amb la cinta.

• Evitar una pressió excessiva sobre la roda.

• Instal·lar-lo en una zona sense vibracions importants.

• Comprovar que la roda no rellisqui.

• Configurar correctament l’encoder a la impressora.

• Protegir el cable davant d’estirades i elements mòbils.

Una instal·lació incorrecta pot provocar textos deformats, variacions en l’amplada o una impressió irregular.

Materials compatibles

L’encoder no entra en contacte amb el material que s’imprimeix i no determina quines superfícies es poden marcar.

La compatibilitat amb cartró, paper, plàstic, metall, vidre o altres materials depèn de la impressora, del cartutx i del tipus de tinta utilitzats.

Tinta recomanada

El funcionament de l’encoder és independent de la tinta.

Per completar la instal·lació es poden utilitzar:

• Tintes de base aigua per a cartró, paper, fusta i altres materials porosos.

• Tintes de base solvent per a plàstic, metall, vidre i altres superfícies no poroses.

Resolució i velocitat

L’encoder no modifica la resolució màxima de la impressora. La seva funció és mantenir la proporció horitzontal del disseny sincronitzant la impressió amb la velocitat de la línia.

No estableix per si mateix una velocitat màxima de producció. La velocitat final dependrà de la impressora, la resolució seleccionada, el missatge, la cinta transportadora i les condicions d’instal·lació.

Què inclou

• Encoder per a impressora ABT180.

• Roda de mesura.

• Sistema de connexió a la impressora.

La impressora, la cinta transportadora, la fotocèl·lula i els suports addicionals no estan inclosos, tret que s’indiquin expressament en la configuració adquirida.

Vídeos

Instal·lació de l’encoder a la impressora ABT180

Comparació amb la fotocèl·lula

La fotocèl·lula i l’encoder fan funcions diferents. En moltes instal·lacions s’utilitzen conjuntament per controlar tant l’inici com la proporció del marcatge.

Recanvis i equips compatibles

Aquest accessori està indicat per a l’ABT180. Per mantenir el sistema d’impressió també es poden necessitar:

• Fotocèl·lula de detecció.

• Suport per al capçal.

• Cinta transportadora.

• Cartutxos TIJ compatibles.

• Roda de mesura o elements de fixació de recanvi.

La compatibilitat amb models diferents s’ha de confirmar abans de fer la comanda.

Prova d’impressió

Una prova sobre la línia real permet comprovar:

• La proporció correcta del missatge.

• La separació entre impressions.

• La posició del marcatge.

• La resposta davant de canvis de velocitat.

• L’absència de lliscament a la roda.

Preguntes freqüents

Quina diferència hi ha entre un encoder i una fotocèl·lula?

La fotocèl·lula detecta el producte i activa la impressió. L’encoder mesura el moviment de la cinta i sincronitza la longitud del missatge amb la seva velocitat.

Cal instal·lar encoder i fotocèl·lula?

Depèn de l’aplicació. En una instal·lació completa, la fotocèl·lula detecta cada producte i l’encoder manté la impressió sincronitzada amb la velocitat de desplaçament.

Què passa si treballo sense encoder?

Si la impressora utilitza una velocitat fixa configurada manualment, qualsevol variació de la cinta pot comprimir o allargar horitzontalment el missatge.

L’encoder millora la resolució?

No augmenta la resolució de la impressora. Ajuda a conservar la proporció i la regularitat del marcatge durant el moviment.

Es pot utilitzar amb qualsevol cinta transportadora?

Es pot instal·lar en diferents sistemes de transport sempre que hi hagi una superfície mòbil adequada, un contacte estable i la possibilitat de fixar-lo.

És compatible amb altres impressores?

Aquesta referència està indicada per a l’ABT180. Per utilitzar-la amb un altre model cal comprovar prèviament el connector, el senyal i la configuració.

Necessita manteniment?

Requereix una revisió periòdica de la roda, el contacte amb la cinta, la fixació, el cable i el connector. També s’ha de mantenir net per evitar lliscaments.
